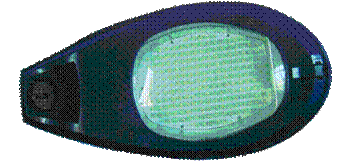

該款路燈的熱傳導和散熱效果均佳，能將LED所產生的熱量迅速的傳導到散熱器上，再由裸露在空氣中的散熱鰭片散發到空氣中，由流動的空氣帶走熱量，但是由于整個燈具是由多個部分連接組合而成，產品一致性差，在防滲水安全上僅靠防水膠是極不可靠的，所以在防護等級上達不到（GB7000.1-2002;GB7000.5-2005）的要求。更主要的是所有的LED均安裝在一個平板上，無法對燈具進行合理的配光，在實際使用中該款路燈的照明半徑無法滿足路燈的照明范圍，而且外觀呆板，故本方案不成熟不宜采用。見下圖：

　　b.傳統燈殼改制的LED路燈存在的問題：利用傳統路燈燈頭改制的LED路燈，雖然采用了鋁型材做散熱器，將整個光源和驅動電路裝入鋁合金燈殼中，雖然解決了燈具的防護等級問題，但是整個光源是在密閉的燈殼中，燈具工作中所產生的熱量無法散發到空氣中帶走，導致LED模塊和驅動電路在極惡劣的環境中工作，工作溫度急劇升高，LED隨著溫度的升高而出現死燈和光衰，驅動器也因溫度超過而燒毀，大大降低了燈具的可靠性和使用壽命。故此方案是不成熟的。要做好LED路燈簡單的用傳統燈頭裝入LED光源是行不通的。見下圖：

　　以上兩個方案都是無法同時滿足散熱與防護問題而失敗，為此我們進行下列的進一步研究。散熱問題與產品的防護等級是一個矛盾，這是一個行業性的難題，項目產品在不降低產品的密封性和防護等級的前提下，又要保證良好的熱傳導，對流，發散，我們進行了如下的研究：

　　c.散熱材料的選擇：為了做好LED路燈，首先我們對散熱材料進行選擇，目前散熱器所采用的基本為金屬材料，這主要出于三方面的考慮：

　　?、賹嵝阅芎?mdash;—相對其它固體材料，金屬具有更好的熱傳導能力；
　　?、谝子诩庸?mdash;—延展性好，高溫相對穩定，可采用各種加工工藝；
　　?、垡撰@取——雖然金屬也屬不可再生資源，但供貨量大，不需特殊工序，價格也相對低廉；依此確定了散熱片所用材料類型，具體種類的確定同樣需以此為標準。下表為散熱片慣用材料與常見金屬材料的熱傳導系數。

　　上表中熱傳導系數的單位為W/mK，即截面積為1平方米的柱體沿軸向1米距離的溫差為1開爾文（1K＝1℃）時的熱傳導功率。

　　熱傳導系數自然是越高越好，但同時還需要兼顧到材料的機械性能與價格。熱傳導系數很高的金、銀，由于質地柔軟、密度過大、及價格過于昂貴而無法廣泛采用；鐵則由于熱傳導率過低，無法滿足高熱密度場合的性能需要，不適合用于制作高性能散熱片。銅的熱傳導系數同樣很高，可礙于硬度不足、密度較大、成本稍高、加工難度大等不利條件，在散熱片中使用較少。鋁作為地殼中含量最高的金屬，因熱傳導系數較高、密度小、價格低而受到青睞；但由于純鋁硬度較小，在各種應用領域中通常會摻加各種配方材料制成鋁合金，為此獲得許多純鋁所不具備的特性，而成為了散熱片加工材料的理想選擇。

　　各種鋁合金材料根據不同的需要，通過調整配方材料的成分與比例，可以獲得各種不同的特性，適合于不同的成形、加工方式，應用于不同的領域。上表中列出的5種不同鋁合金中：AA6061與AA6063具有不錯的熱傳導能力與加工性，適合于擠壓成形工藝，在散熱片加工中被廣為采用。ADC12適合于壓鑄成形，但熱傳導系數較低，因此散熱片加工中通常采用AA1070鋁合金代替，可惜加工機械性能方面不及ADC12。AA1050則具有較好的延展性，適合于沖壓工藝，多用于制造細薄的鰭片。

　　通過以上分析我們確定了采用AA1O7O選擇一次性壓鑄成型來實現燈體的制作。

　　d、采用一體化鋁合金壓鑄LED路燈設計思路：

　　?、?、散熱燈殼研究：

　　根據道路照明燈具的功能需要及燈具的防護安全等級的規定，我們將整個燈具分成三部分來設計，整體散熱外殼。光源室，電器室，選擇AA1070鋁合金壓鑄一次性成型。

　　散熱片的散熱效果主要取決于散熱片與發熱物體接觸部分的吸熱底和散熱片的設計。性能優秀的散熱器，其性能應滿足三個要求：吸熱快、熱阻小、去熱快。

　　吸熱快：即吸熱底與LED模塊間熱阻小，可以迅速的吸收其產生的熱量。

　　為了達到這種效果，就要求吸熱底與LED模塊結合盡量緊密，令金屬材料與LED模塊直接接觸，最好能夠不留任何空隙。

　　散熱器的整體熱阻就是由與LED模塊的接觸面開始逐層累計而來，吸熱底內部的熱傳導阻抗是其中不可忽視的一部分。為了將吸收的熱量有效地傳導到盡量多的鰭片上，因此還需要吸熱底有較好的橫向熱傳導能力，我們在設計燈具時首先滿足吸熱底有足夠的厚度，同時考慮LED模塊的安裝孔位進行加筋，也加強了燈具的整體性和機械強度。

　　熱阻小：為了提升吸熱能力，希望散熱片與LED模塊緊密結合，不留任何空隙，壓鑄出來的表面這是無法實現的。吸熱底與LED模塊之間必然存在一定的空隙，如果空隙中是高熱阻的空氣，就無法得到良好的導熱效果，因此，應采用具有較低熱阻及較佳適應性的材料填充其中的空隙，這便是導熱膏的用武之地。但導熱膏的熱阻始終要高于加工散熱片的金屬材料，使用它只是權宜之計，并非真正的解決之道，要想根本上提高散熱片吸熱底的吸熱能力，就必須提高其底面平整度。平整度是通過表面最大落差高度來衡量的，通常散熱片的底部稍經處理即可達到0.1mm以下，采用銑床或多道拉絲處理可以達到0.03mm，散熱片的吸熱底越平整熱阻越小，越有利于熱量吸收，但由于無法做到完美，涂抹導熱膏成為了LED模塊安裝到散熱器的必須步驟，從而達到吸熱的最佳效果。

　　去熱快，由于我們將LED模塊的吸熱底和散熱鰭片壓鑄成一體，即能夠?qū)腖ED組吸收的熱量迅速的傳導到鰭片部分，整個燈體和散熱鰭片上部是裸露于空中的，而且我們的鰭片的方向是平行于道路，需要散發的熱氣與氣流方向一致，不會因氣流而形成渦流而造成熱氣的滯留，進而由流動的氣流順利帶走而散發，以最快是速度將熱量散發。

　　下圖為燈體的上部和側面的設計結構：

燈體上部散熱片分布圖

燈體側面散熱分布圖

　　由于我們在燈體的設計上對整個燈體的上部無任何開口，整體的加工為鋁合金一次性壓鑄成型，在整體的上部不存在滲水和防塵的煩惱，僅對燈體向下方向的光源室和電器室進行防護即可，這樣防護問題就簡單了，只需采用硅橡膠條進行防水防塵，就能達到IP65的防護等級。

　　通過以上的研究我們開發的一體化LED路燈散熱燈頭，具有吸熱快，熱阻小，散熱順暢，防護等級高，機械強度好的優點。能將LED模塊結溫控制在攝氏60度以下，這在LED應用照明上具有突破性意義，將LED照明從可能變?yōu)榭梢浴?/p>

　　?、冢庠词遗涔庋芯浚?/p>

　　LED光源之所以適合用于局部照明，是由于LED模塊在生產時就可以制作成各種發光角度和各種功率的產品，利用特定發光角的光源做局部照明可以使光源發出的光得到更有效的利用，和傳統的不便控制發光角度的光源相比，可以用比較小的功率達到同等要求的照明效果，因而實現節能的目的。

　　路燈主要是為了照亮路面，因而屬于局部照明。對路燈產品來講，與車燈、電筒等產品的光照要求不同，光束要求有一定的范圍，市場現有的產品一般采用透鏡來解決這個問題，不同特性的LED管配用不同曲光度的透鏡，互換性不好。為解決這個問題，我們的產品獨辟蹊徑，光源室采用內置導光多角度平面合理組合的方法解決，成本低，可適用于不同LED管（不同LED管，發射角不同，只要選擇不同的導光面的安裝LED模塊即可以改變出光的角度）。另外，其出光是一規則的長方形照射面。其照射面更寬，而且亮度增大，路面照射均勻。

　　路燈在路面照射面的照度范圍、型態和照度的均衡問題采用在不同的內置導光面安放不同功率的LED模塊，使整個照度范圍內地面的光強大至均衡。

　　由于采用了以上光的導向思路，使得該產品具有更好的照明效果。

　　我們的LED路燈配光和結構所采用的具體技術方案是：大功率LED路燈由帶散熱片的燈體、LED模塊、透光罩、蓋板、密封膠條組成；散熱殼體一面上的一端設有一個光源室，在其光源室的凹口周邊配裝有鋼化玻璃透光罩，在散熱燈體的光源室內設有五個不同角度的模塊安裝面，在光源室的導光安裝面上按不同的配置需要安裝安裝3～5個不同的LED模塊單元并按  “ ”或“   ”形式安裝。

　　上述的呈“ ”或“ ”形式安裝可以是兩側照明單元所采用的LED模塊功率比中間照明的LED模塊功率大。用多種功率組合的LED模塊組成的LED路燈，利用其光的導向性可以有效的控制光線的分布范圍，使LED模塊發出的光成為一個長條形光帶沿路面方向鋪展。

燈頭配光結構圖

路燈安裝光源照射分布示意圖

　　光的導向是做好LED路燈的重要環節。為了有效的利用光線，應該發揮發光管照射方向便于調控的優勢，使發光管發出的光形成一條光帶鋪在路面上，而不要在無效方向上散射。要做到這一點，結構上的辦法是用多種功率的LED模塊組合，按  “”或“”形式安裝。分別兼顧不同的照射距離。分別用于照射附近路面，中距離路面，遠距離路面，使LED輸出的光均勻的覆蓋兩盞燈之間的半距離路面，覆蓋寬度基本上和路面寬度吻合，這樣就可以用比較小的功率有效的照亮道路。這就需要很好的設計這幾組LED模塊的安裝角，解決光的導向。

　　實踐證明，這樣制作的LED路燈96瓦左右的功率就能超過150瓦納燈對路面的照明效果，以128瓦左右就能達到300瓦的照明效果，節能效果顯著。

技術參數：

表1．JN -96W-CB3096-01LED路燈技術參數（等效150W金鹵燈）

序號	JN -72W-CB30108-01LED路燈（等效150W金鹵燈）	性能指標
1	光    源	超高亮白光LED
2	功    率	96W
3	色    溫	4000K-6000K (色溫可根據需要調配)
4	顯色指數	80
5	照度范圍	40mX 10m（可根據燈桿間距調整）
6	平均照度	>15 勒克斯（照明效果等同于150瓦高壓鈉燈或鹵素燈）
7	燈桿高度	6-8m(可根據客戶需求定制)
8	電    源	輸入電壓交流AC/190V～250V 50HZ
9	適應溫度	-40℃～85℃
10	適應濕度	≤95%
11	使用壽命	>30000小時
12	防護等級	IP65

表2. JN-128W-CB50128-02LED路燈技術參數（等效250W金鹵燈）

序號	JN-128W-CB50108-02LED路燈（等效250W金鹵燈）	性能指標
1	光    源	超高亮白光LED
2	功    率	128W
3	色    溫	4000K-6000K (色溫可根據需要調配)
4	顯色指數	80
5	照度范圍	40mX 10m（可根據燈桿間距調整）
6	平均照度	>20 勒克斯（照明效果等同于250瓦高壓鈉燈或鹵素燈）
7	燈桿高度	6-9m(可根據客戶需求定制)
8	電    源	輸入電壓交流AC/190V～250V 50HZ
9	適應溫度	-40℃～85℃
10	適應濕度	≤95%
11	使用壽命	>30000小時
12	防護等級	IP65

　　4.電器室驅動研究：

　　　a．電器室結構：

　　在燈具的另一端設有一個電器室、并通過線槽與光源、安裝孔相連通，蓋板的大小與電器室相適配、密封膠條與光源室、電器室相適配，通過蓋板、密封膠條將電器室進行密封，AC/DC恒流控制裝置、連接線、電源連接線，恒流控制裝置的輸入端連接電源連接線、輸出端通過連接線連接LED模塊的輸入端，恒流控制裝置涂抹導熱膏加螺絲貼裝于散熱殼體的電器室內的安裝面上，連接線敷設于散熱殼體的光源室和電器室之間的線槽內，電源連接線設于散熱殼體的電源室與安裝孔之間的線槽內、穿出安裝孔外、連接至電源。

　　　b．驅動方案的選擇

　　LED是一種半導體產品，需用低壓直流來驅動．驅動一般采用兩種方式：恒壓驅動方式或恒流驅動方式。恒壓的驅動方式相對簡單，以前LED光源多采用恒壓方式。圖1是LED的電壓和電流的關系圖，電壓和電流近似成指數關系；圖2是LED的電流和它的相對光通量的關系，電流和光通量近似成正比關系?？梢酝瞥?，LED的電壓和它的相對光通量也近似成指數關系。如果采用恒壓驅動方式，驅動電壓輕微的擾動都會造成相對光通量大幅度的改變；而采用恒流方式驅動的LED受驅動電流的擾動的影響要小得多．因此，本方案選擇恒流的驅動方式。

　　可以推出，LED的電壓和它的相對光通量也近似成指數關系。如果采用恒壓驅動方式，驅動電壓輕微的擾動都會造成相對光通量大幅度的改變；而采用恒流方式驅動的LED受驅動電流的擾動的影響要小得多．因此，本方案選擇恒流的驅動方式。

　　能提供大功率LED恒流驅動的芯片很多，我們選擇了HV9910作為LED的驅動芯片，HV9910驅動能力強，效率高。并提供過溫保護的功能。因此，選擇此芯片作為本方案中LED的驅動芯片，驅動電路原理圖。如圖3所示。

五、取得的成果

　　1、我們通過以上對散熱材料，燈具的防護，散熱原理的研究，以整個燈頭殼體為散熱片，使LED模塊所產生的熱直接傳導到燈具殼體的外部，由自然對流的空氣將熱量直接帶走，無需其他手段的輔助散熱。保證了整體溫升在攝氏25度以下，對LED模塊和恒流驅動器在良好的工作溫度中，保證了燈具的性能和壽命。

　　2、由于采用了一體化壓鑄成型的工藝，使燈具的整體性和一致性得到保證，同時提高了燈具的防護等級，確保燈具的防護等級達到GB7000.1-2002和GB7000.5-2005標準。

　　3、我們通過對配光的研究，針對道路照明的要求設計出獨特的配光方案，配置不同的模塊對遠距離的路面增加光強，使整個路面的照度基本相等來實現道路照明的均勻度。這是傳統路燈所無法做到的。
