從FinFET到GAA，再到碳基芯片，半導體行業是否還需要熱管理

熱設計網 2020-10-15

本文作者：leonchen

熱管理行業近年成為了許多資本看好的行業。人工智能、清潔能源、物聯網這三個大概念都與熱管理緊密相關，熱管理甚至是部分產品的核心技術。但我們必須認識到，熱的問題是負面的，人們一直在想各種辦法去解決它。熱的問題之所以產生，只有兩個原因：1、產品在運行過程中會發出熱量；2、產品的溫度必須控制到某個合理范圍才能保證穩定運行。

熱管理行業的重點在第二個。不管是我們開發更好的導熱界面材料、更強勁的風扇、更先進的液冷技術，實質上都是想將產品的溫度控制好。芯片級的熱設計則除了提高導熱效率之外，還在思考使用更加耐溫的材料，提高元器件的耐溫范圍。

但其它行業，尤其是半導體制造行業，實際上一直在從第一個原因入手，期望通過更先進的工藝，在產品實現更強功能的前提下，降低元器件的發熱量。元器件發熱量降低了，需要轉移的熱量減少了，溫度自然就更好控制了。

從這個角度講，元器件發熱量的驟然降低，是半導體制造行業的革命性突破，但卻是熱管理行業的滅頂之災。這種情況究竟會不會出現呢？

電感、電容、電阻等功率器件的發熱機理相對簡單，也和處理器完全不同，我在我的書籍《從零開始學散熱》第十七章中有介紹，我們就不再展開。不展開的另一個原因是它們的散熱問題目前并不是非常嚴重，沒有到制約產品關鍵性能的地步。

處理器芯片內部包含大量晶體管。可以這么講，處理器中的晶體管是最關鍵的發熱源。過去的10年，高端處理芯片一直在使用FinFET，近期有些新聞頻繁提到，一種新的FET形態GAA將會被投入使用。

處理器的功耗由三個部分組成：動態功耗、靜態功耗和短路功耗。

P_總=P_動態+P_靜態+P_短路

Intel i7-2600K功耗隨頻率的變化圖

其中，處理器在處理信息的過程就是晶體管不斷地在高低電平之間轉換的過程，這個過程中涉及到充放電，充放電就導致了功耗。這個功耗就稱為動態功耗（上圖中的Transition Power）。動態功耗與工作電壓的平方和工作頻率（翻轉頻率）成正比。更高的頻率雖然會明顯導致更大的功耗，但也對應著更快的處理能力，我們顯然不希望為了解決散熱或能耗問題犧牲性能。這樣，降低工作電壓就成了最有效的手段。

靜態功耗是指晶體管關斷狀態下，不可能完全沒有導通，這部分導通耗電且無益于計算，其大小與漏電電流、電壓呈正比。而漏電電流與材料的絕緣性有關，絕緣性又與溫度有關，溫度越高，漏電電流越大，所以靜態功耗還會隨溫度的升高而升高。

短路功耗是在FET翻轉時，有個極短時間會有電子直接跑掉。它和電壓、頻率正相關。

降低工作電壓，對于降低靜態功耗也有幫助。下面的圖可以看到，從平面FET，到FinFET，到可能即將商用的GAA，工作電壓一直在降低。

不同F(xiàn)ET形態下的工作電壓

工作電壓不能持續降低的原因在于信號完整性的限制。FET充放電或高低電平的轉換需要一定時間，這個時間稱為門延遲。只有在充放電完成后采樣才能保證信號的完整性。而這個充放電時間和電壓負相關，即電壓高，則充放電時間就短。也和制程正相關，即制程越小，充放電時間就短。讓我們?nèi)コ瞥痰母蓴_因素，當我們不斷提高頻率后，過了某個節點，太快的翻轉就會造成門延遲跟不上，從而影響數字信號的完整性，從而造成錯誤。這也是為什么超頻到某個階段會不穩定，隨機出錯的原因。那么怎么辦呢？對，就是超頻中常用的辦法：加壓。可以通過提高電壓來減小門延遲，讓系統重新穩定下來。但隨之而來的，是巨大的功耗提升。FinFET已經實現到了5nm，據說GAA可以達到3nm甚至1nm，制程變小，工作電壓降低，因此有助于實現更高的能效比。

靜態功耗或如何控制漏電電流是推動晶體管工藝進步的關鍵因素。從技術發展角度來看，平面晶體管在尺寸縮小至22nm后，漏電流控制將變得很困難。這是因?yàn)閯輭舅淼佬?yīng)導致了電流泄露。所謂勢壘隧道效應，是指雖然源極和漏極被絕緣的物體隔開無法導通，但是在絕緣層越來越薄之后，源極和漏極之間的距離也越來越近，最終兩者過于靠近，稍微施加電壓就會使得電子以概率的方式穿透絕緣層到達另外一端，這就帶來了漏電流和功耗問題。漏電是我們不希望產生的，因?yàn)閷?shí)質上我們期望這種狀態下是完全關斷的。目前使用的解決問題的方法就是FinFET，也就是將漏極和源極“立起來”，柵極再垂直構造，形成了經典的FinFET“鰭片”結構。這種經典的結構不但在很大程度上增厚了絕緣層、解決了平面晶體管的隧道效應，還為柵極帶來了更多有效的接觸面，使得電流阻礙降低，發熱也隨之下降。

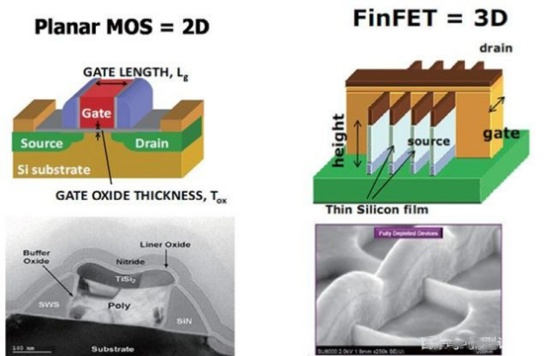

二維MosFET到三維FinFET的形態轉變

但隨著晶體管尺度向5nm甚至3nm邁進，無論是鰭片距離、短溝道效應（包括閾值電壓隨著溝道長度降低而降低、漏致勢壘降低、載流子表面散射、速度飽和、離子化和熱電子效應），還是漏電和材料極限，都使得晶體管制造變得岌岌可危，甚至物理結構都無法完成。人們通過材料和工藝，包括High-K、特種金屬、SOI、FinFET、EUV等技術，已經能將制程工藝實現到5nm，但公認的事實是，在5nm之后，除非有全新材料和革命性工藝出現，F(xiàn)inFET幾乎已經達到了物理極限，其不斷拉高的深度和寬度之比（為了避免短溝道效應，鰭片的寬度應該小于柵極長度的0.7倍），將使得鰭片難以在本身材料內部應力的作用下維持直立形態，尤其是在能量更高的EUV制程導入之后，這樣的狀況會更為嚴重，甚至光子在如此小的尺度下將呈現量子效應從而帶來大量的曝光噪音，嚴重影響了產品的質量和性能。另外，柵極距過小將帶來不可控的情況。

GAA有點像是FinFET的改良版。FinFET的溝道僅三面被柵極包圍,而GAA以納米線溝道設計為例,溝道的整個外輪廓都被柵極完全包裹住,這就意味著柵極對溝道的控制性能就更好.應用材料公司的高管Mike Chudzik說:"正是這一點讓我們得以繼續微縮柵長尺寸."

各種晶體管形態上門和通道之間的接觸面示意

FinFET從22nm到5nm的升級帶來了越來越嚴重的散熱問題（單個晶體管能效比雖然提升了，但晶體管的密度提升更大）。從當前的技術來看，F(xiàn)inFET進化到GAA，似乎GAA并不能帶來質的飛躍。而且，即使從上圖也能感受到，溝道四面被柵極包裹，GAA的制作工藝將極為復雜，成本高昂。

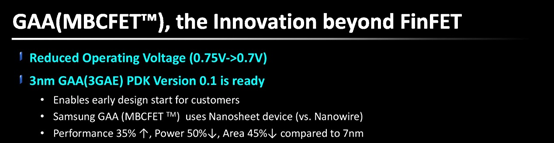

三星GAA納米片形態運行性能數據

上圖是三星給出的數據。大意為3nm的GAA（Gate-all-around 環繞柵極）工藝相對7nm的FinFET工藝，芯片面積可以減少45％，性能將提高35%，同時使能耗降低50%。從可查到的資料上，不能得出這三點是可以同時做到，還是三者能做到其中一個。如果只是能做到其中一個，實際上提升并不是非常明顯。甚至如果做相同的面積，功耗將和現在接近，性能比現在的芯片提高35%。

在我們探討GAA時，半導體制造行業已經開始更先進的GAA形態探索了。但從當前的發熱機理、材料特性、制作工藝、人們對算力的需求各個方面評估，熱問題在可預見的未來都會越來越嚴重。

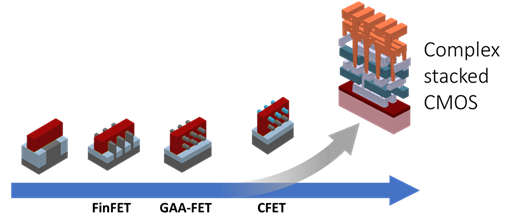

晶體管形態的演進路線圖

除了GAA架構，業內還在積極研究碳基半導體。碳基半導體是從材料層面進行了革新，使用碳納米管形式的晶體管。有消息報道稱，北京大學電子系教授彭練矛帶領團隊采用了全新的組裝和提純方法，制造出高純半導體陣列的碳納米管材料，制造出芯片的核心元器件——晶體管，其工作速度3倍于英特爾最先進的14納米商用硅材料晶體管，能耗只有其四分之一。該成果于今年初刊登于美國《科學》雜志。如果碳基材料厲害到這個程度，其散熱問題會劇烈降低，因?yàn)閹缀跻馕吨瓉砗哪?2W才能完成的任務只需要1W就能解決。但碳基材料面臨的商業化問題還有很多。基于此，彭院士也提及自己的團隊將在2-3年內完成90納米碳基CMOS先導工藝開發，性能上相當于28納米硅基器件。

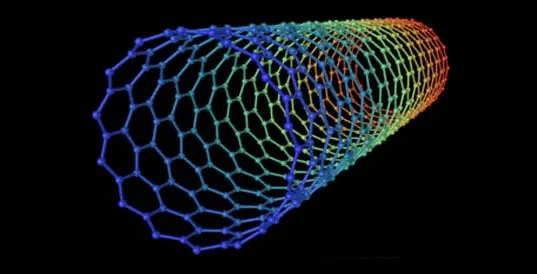

碳納米管

為什么碳基材料能取得如此大幅度的優化？資料顯示，用碳納米管做的晶體管，電子遷移率可達到硅晶體管的1000倍，門延遲大幅度降低，有可能在更低的工作電壓下實現更高頻的運算；其次，碳納米管中的電子自由程特別長，即電子的活動更自由，不容易摩擦發熱。因此，碳晶體管在實際運行時，其動態功耗極低，且工作電壓的理論極限運行速度是硅晶體管的5－10倍，而功耗方面，卻只是后者的十分之一。但業界對碳基芯片的量產抱有懷疑。除了碳本身更加活潑、介電常數更低，導致制作晶體管的過程非常困難之外，還有一個很難攻克的主題：互聯延遲或連線延遲。由于器件特征尺寸的進一步微縮，雖然電路的門延遲減小，但是特征尺寸的減小也導致了互連引線橫截面和線間距的減小。互連線的橫截面和間距的減小，將不可避免的使得互連延遲效應變得更加嚴重。為了應對特征尺寸進一步縮小而帶來的互連延遲的問題，產業界開始通過研發新材料、新結構、新技術，如高K金屬材料、低K介電材料、堆疊器件結構、系統和三維封裝等，來克服摩爾定律的物理極限，推動集成電路技術向前發展。碳基芯片雖然能夠降低門延遲，但卻對互聯延遲無能為力。這需要將互聯線也使用碳基材料制作。學術界也在積極研究這部分的內容。
