設計散熱器的時候，螺桿+彈簧是最常見的固定結構之一了。而很多芯片的SPEC上是有最大耐壓值的，那么如何評估彈簧的壓力對芯片是否會造成破壞？
當然，方法有很多種，在這里我們只驗證一下FEA仿真彈簧壓力的準確性。
我選擇的彈簧參數如下：
線徑 ：0.4 mm圈數：6材料：不銹鋼304中心直徑：6mm
使用simulation工具分析結果如下：

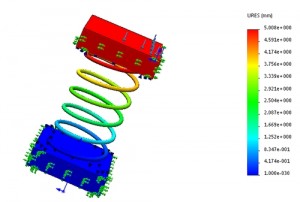

變形后：
變形前：

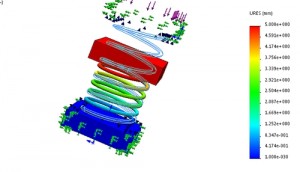

從位移圖上可以看出，給彈簧施加1N的壓力之后，變形量為5mm。
這個數值的準確性如何？

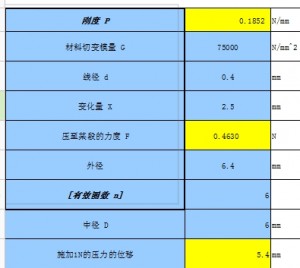

我們可以根據經驗公式來驗證：
從上面可以看出，彈簧的壓縮剛度為0.185N/mm。給彈簧施加1N的力，變形量為5.4mm。和仿真有些偏差，當然我更相信仿真的結果。
實測結果也是很接近的。所以這個經驗公式可以作為設計時的重要參考。
